Hệ thống thiết bị phụ lò hơi

Vít tải

- Kiểu: vít tải ống, vít tải máng
- Đường kính ngoài: 200mm, 250mm, 300mm, 400mm, 500mm, 600mm,...
- Năng suất tải: theo yêu cầu của khách hàng
- Chiều dài: 1 ÷ 20 m
- Vật liệu: thép hoặc inox
- Động cơ hộp giảm tốc: Siemens, Mitsubishi, Sumitomo

Vít tải

Thông tin chi tiết sản phẩm Vít tải


Thông số kỹ thuật vít tải của GEETECH

 - Kiểu: vít tải ống, vít tải máng chữ U

 - Đường kính ngoài: 200 mm, 250 mm, 300 mm, 400 mm, 500 mm, 600 mm,...

 - Năng suất tải: theo yêu cầu của khách hàng

 - Chiều dài: 1÷20 m

 - Vật liệu: thép hoặc inox

 - Bộ truyền động: khớp nối, bộ truyền xích

 - Động cơ hộp giảm tốc: Siemens, Misubishi, Sumitomo, Enertech,...

 - Bảo hành: 12 tháng

Vít tải là gì?

Vít tải (Screw conveyor) là một loại máy vận chuyển vật liệu liên tục không có bộ phận kéo. Chúng có tính cơ động cao, có thể vận chuyển vật liệu theo phương ngang, phương nghiêng và cả góc thẳng đứng 90 độ.

Vít tải chủ yếu dùng để vận chuyển vật liệu hạt rời và mịn như xi măng, sỏi, cát, đá dăm và các loại hỗn hợp ẩm nước như bê tông, vữa...Dùng làm cơ cấu cấp liệu cưỡng bức, trong các trạm trộn bê tông, máy san hỗn hợp làm đường nhựa...

Cấu tạo của vít tải

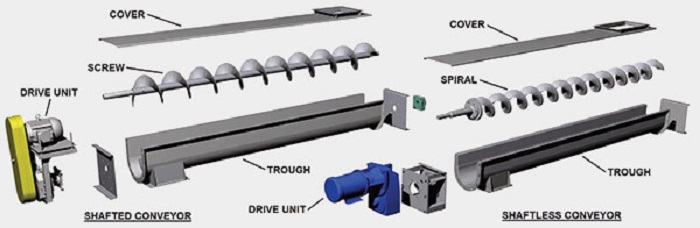

Cấu tạo vít tải

Cấu tạo của vít tải

Cấu tạo vít tải công nghiệp gồm có 5 bộ phận chính: máng vít, trục vít, cánh vít, động cơ hộp giảm tốc, bộ truyền động

 - Máng vít: Có 2 loại là máng vít hình chữ U và loại ống tròn. Máng vít được chế tạo bằng thép hoặc inox với độ dày trong khoảng 2÷10 mm.

Máng vít

Máng vít

 - Trục vít: Trục vít được chế tạo bằng ống thép hoặc ống inox, đảm bảo độ dày và độ cứng. Đầu của mỗi đoạn ống được hàn với đầu cốt tiện bằng trục đặc để kết nối với bộ truyền động và gối đỡ. Nếu vít quá dài thì phải lắp những ổ trục trung gian, thường là ổ treo, cách nhau khoảng 3÷4 m.

Trục vít

Trục vít

 - Cánh vít: Chế tạo bằng thép hoặc inox có chiều dày từ 2 ÷ 30 mm tùy theo vật liệu tải. Cánh vít được hàn với trục vít theo đường xoắn ốc tạo thành một đường xoắn vô tận.

Cánh vít

Cánh vít

 - Động cơ hộp giảm tốc: công suất 1,5÷5,5 kW, tốc độ 50÷250 vòng/phút

 - Bộ truyền động: truyền động bằng khớp nối hoặc bộ truyền xích

Nguyên lý hoạt động của vít tải

Khi vít chuyển động, cánh xoắn đẩy vật liệu di chuyển tịnh tiến dọc trong lòng vỏ máng. Vật liệu vận chuyển không bám vào cánh là nhờ trọng lượng bản thân vật liệu và ma sát giữa vật liệu và vỏ máng, do đó vật liệu chuyển động trong máng theo nguyên lý vít đai ốc, vai trò đai ốc ở đây là vật liệu vận chuyển. Vít tải có thể có một hoặc nhiều cánh xoắn. Cánh xoắn càng nhiều vật liệu chuyển động càng êm.

Chiều di chuyển của vật liệu phụ thuộc vào chiều xoắn của cánh vít và chiều quay của trục vít. Nếu đảo chiều quay của trục vít sẽ làm đổi chiều chuyển động của vật liệu.

Phân loại vít tải

Vít tải được phân loại theo 2 cách sau:

 - Phân loại theo hình dạng của máng vít

       + Vít tải máng chữ U

       + Vít tải dạng ống tròn

 - Phân loại theo cách lắp đặt

       + Vít tải nằm ngang

       + Vít tải nghiêng

       + Vít tải đứng

Năng suất vận chuyển của vít tải

Năng suất vận chuyển của vít tải được tính theo công thức sau:

Q=60.π.(D2-d2).S.n.ρ.ψ.C1/4      (kg/h)

Bước vít

Trong đó:

 - Q: năng suất vận chuyển (kg/h)
 - D: đường kính ngoài của cánh vít (m)

 - d: đường kính trong của cánh vít (m)
 - n: số vòng quay trục vít (vòng/phút)
 - ρ: khối lượng riêng của vật liệu (kg/m3)
 - ψ: hệ số nạp đầy. Đối với vật liệu dạng hạt chọn ψ= (0,3÷0,45), đối với vật liệu đã nghiền nhỏ chọn ψ= 0,45÷0,55
 - S:
bước vít (m). Để vận chuyển hạt rời, thông thường S = (0,8÷1).D
 - C
1: hệ số xét tới độ dốc của vít tải so với mặt phẳng ngang, tra theo bảng sau:

Độ dốc của vít tải 15o 20o 45o 60o 75o
Hệ số C1 0,9 0,8 0,7 0,6 0,5

Vít tải

Vít tải

Ưu nhược điểm của vít tải

1. Ưu điểm

 - Không gian lắp đặt nhỏ và linh hoạt, với cùng năng suất thì diện tích tiết diện ngang của vít tải nhỏ hơn rất nhiều so với tiết diện ngang của các máy vận chuyển khác.

 - Bộ phận công tác của vít nằm trong máng kín, nên không bị tổn thất, rơi vãi,
phát tán bụi ra ngoài môi trường.

 - Kết cấu đơn giản, có thể vừa vận chuyển vừa trộn nên giá thành thấp hơn so với nhiều loại máy vận chuyển khác

2. Nhược điểm

 - Chiều dài cũng như năng suất bị giới hạn, thông thường không dài quá 30 m với năng suất tối đa khoảng 100 tấn/giờ

 - Chỉ vận chuyển được vật liệu rời, không vận chuyển được các vật liệu có tính dính bám lớn hoặc dạng sợi do bị bám vào trục.

 - Do có khe hở giữa lòng máng và cánh vít nên rong quá trình vận chuyển vật liệu bị đảo trộn mạnh và một phần bị nghiền nát ở khe hở giữa cánh vít và máng. Ngoài ra nếu quãng đường vận chuyển dài, vật liệu có thể bị phân lớp theo khối lượng riêng.

 - Vì có ma sát lớn và chủ yếu là ma sát trượt nên chóng mòn cánh xoắn và lòng máng.

 - Năng lượng tiêu tốn trên đơn vị nguyên liệu vận chuyển lớn hơn so với các máy khác.

Ứng dụng của vít tải

Do có những ưu điểm nhất định và thích hợp với một số loại vật liệu và công nghệ vận chuyển nên vít tải được sử dụng trong ngành xây dựng và các ngành công nghiệp hoá chất, thực phẩm.

Vít tải chủ yếu dùng để vận chuyển vật liệu hạt rời và mịn như xi măng, sỏi, cát, đá dăm và các loại hỗn hợp ẩm nước như bê tông, vữa,... Dùng làm cơ cấu cấp liệu cưỡng bức, trong các trạm trộn bê tông, máy san hỗn hợp làm đường nhựa,...

Hệ thống vít tải

Hệ thống vít tải trong dây chuyển sản xuất bột cá

Ưu điểm nổi trội của vít tải của GEETECH

 - Thiết kế linh hoạt theo mặt bằng, địa hình, đường kính, chiều dài yêu cầu của từng khách hàng.

 - Vít tải vận hành êm ái, ổn định, tin cậy, có độ bền cao.

Hy vọng với những thông tin chúng tôi cung cấp ở trên đã giúp bạn có một ý tưởng tốt cho việc: Bạn cần một vít tải phù hợp với doanh nghiệp của bạn? Nếu bạn không chắc chắn về vít tải: Liệu nó có phù hợp với doanh nghiệp của bạn hay không? Nó có thể tối ưu hóa hoạt động kinh doanh của bạn như thế nào để tăng hiệu quả? Hãy liên hệ với chúng ngay hôm nay để được tư vấn. Chúng tôi sẽ lắng nghe những gì bạn cần và đưa ra các đề xuất phù hợp với thiết kế dành riêng cho bạn.

Ngoài vít tải, chúng tôi còn chuyên cung cấp các thiết bị phụ lò hơi khác như: Ghi lò hơi, bộ hâm nước, băng tải, bình góp hơi (bầu góp hơi),... Mời các bạn tham khảo tại đây.

Với tính thần hợp tác cùng phát triển, Công ty TNHH Geetech rất mong được hợp tác cùng quý khách hàng trong lĩnh vực chuyên môn của mình.
